Sistemas de Medição de Vazão: Uma Análise Comparativa

imagem

Introdução

Para compreender e otimizar a gestão de vazões captadas, é essencial utilizar sistemas de medição adequados. No mercado atual, há diversas abordagens disponíveis, porém neste artigo, destacaremos três delas:

Medidores Físicos

Os hidrômetros convencionais, comumente empregados em residências e operados por empresas de saneamento básico, também encontram aplicação na medição de grandes volumes de água no agronegócio e indústrias. Entre os modelos disponíveis, dois se destacam: o hidrômetro convencional com sensor pulsado e o medidor de vazão ultrassônico.

1 - Hidrômetro Convencional (Mecânico)

Vantagens :
  • Não requer energia elétrica para funcionamento.
  • Leitura direta e simples, sem necessidade de configuração.
  • Possibilidade de transmissão de dados para sistemas de monitoramento (Ex. MIRA*).
  • Desvantagens :
  • Suscetível a perda de carga.
  • Requer manutenção frequente, especialmente em ambientes com detritos.
  • Necessidade de cortes na tubulação e fixação com soldas e flanges.
  • Custo de aquisição elevado.
  • imagem

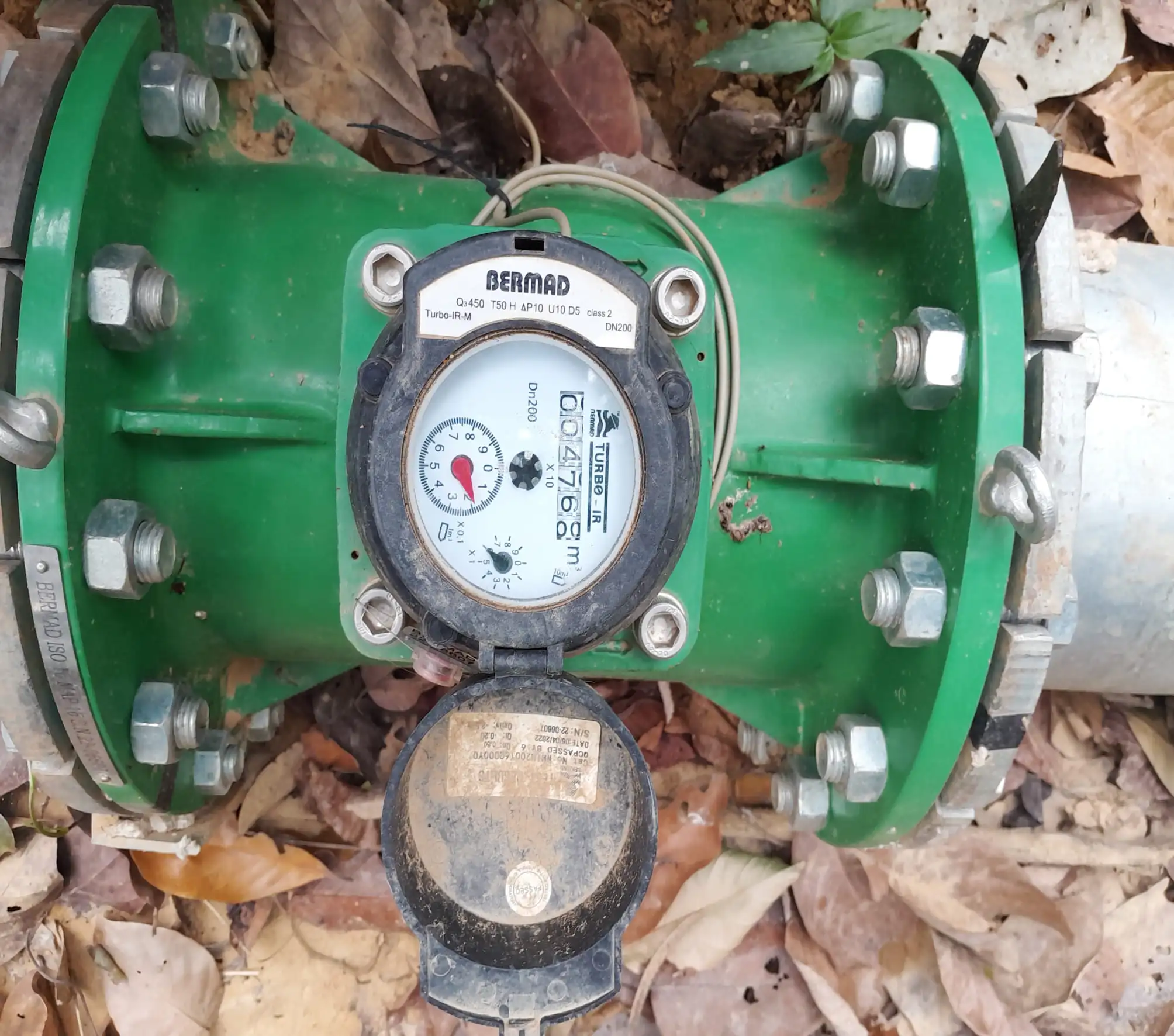

    Foto de um Hidrometro Mecânico Pulsado (com sensor, note o fio)

    2 - Medidor de Vazão Ultrassônico

    Vantagens :
  • Baixa necessidade de manutenção.
  • Medição precisa e sem perda de carga na tubulação.
  • Não requer cortes na tubulação para instalação.
  • Possibilidade de transmissão de dados para sistemas de monitoramento (Ex.MIRA*).
  • Desvantagens :
  • Complexidade na parametrização.
  • Requer alimentação elétrica.
  • Visualização do volume acumulado requer acesso aos parâmetros corretos.
  • imagem

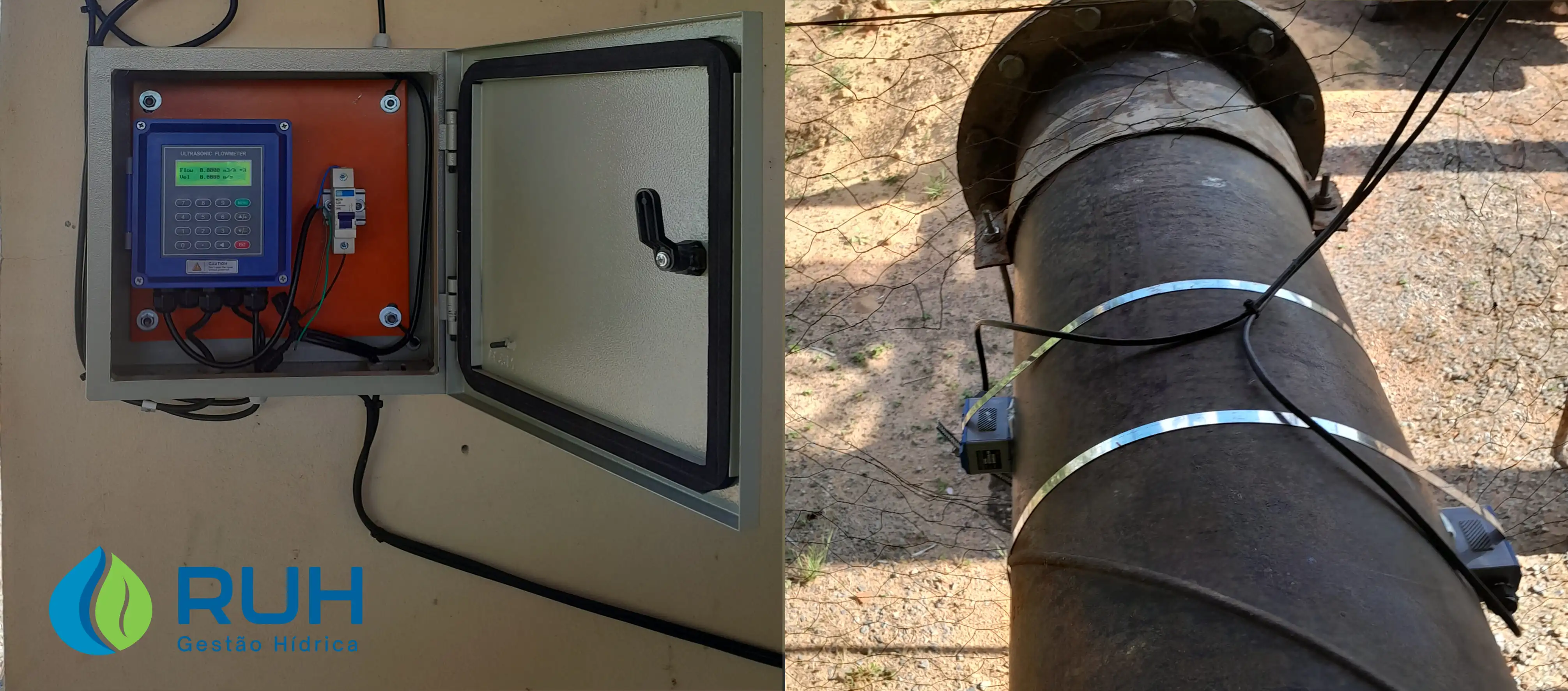

    Foto de Um Medidor de Vazão Ultrassônico

    Medição feita através de cálculos sem equipamento físico instalado (laudo com ART)

    Outra abordagem para medição de vazão é a análise da curva da bomba, onde são empregadas ferramentas como sensor de pressão, alicate amperímetro e, por vezes, sensor ultrassônico portátil.

    3 - Medição pela Curva da Bomba

    Vantagens :
  • Custo relativamente baixo.
  • Baseado em cálculos de desempenho da bomba e perdas de carga no sistema hidráulico .
  • Aceito pelo IGAM com ART onde NÃO é exigência a TELEMETRIA.
  • Desvantagens :
  • Sensível a variações nas condições de operação, como altura manométrica na sucção, temperatura e energia.
  • Não identifica parâmetros dinâmicos, podendo resultar em imprecisões.
  • Pode causar perda de produtividade devido a erros na medição.
  • Não é aceito pelo IGAM para transmissão de dados telemétricos ao MIRA.
  • imagem

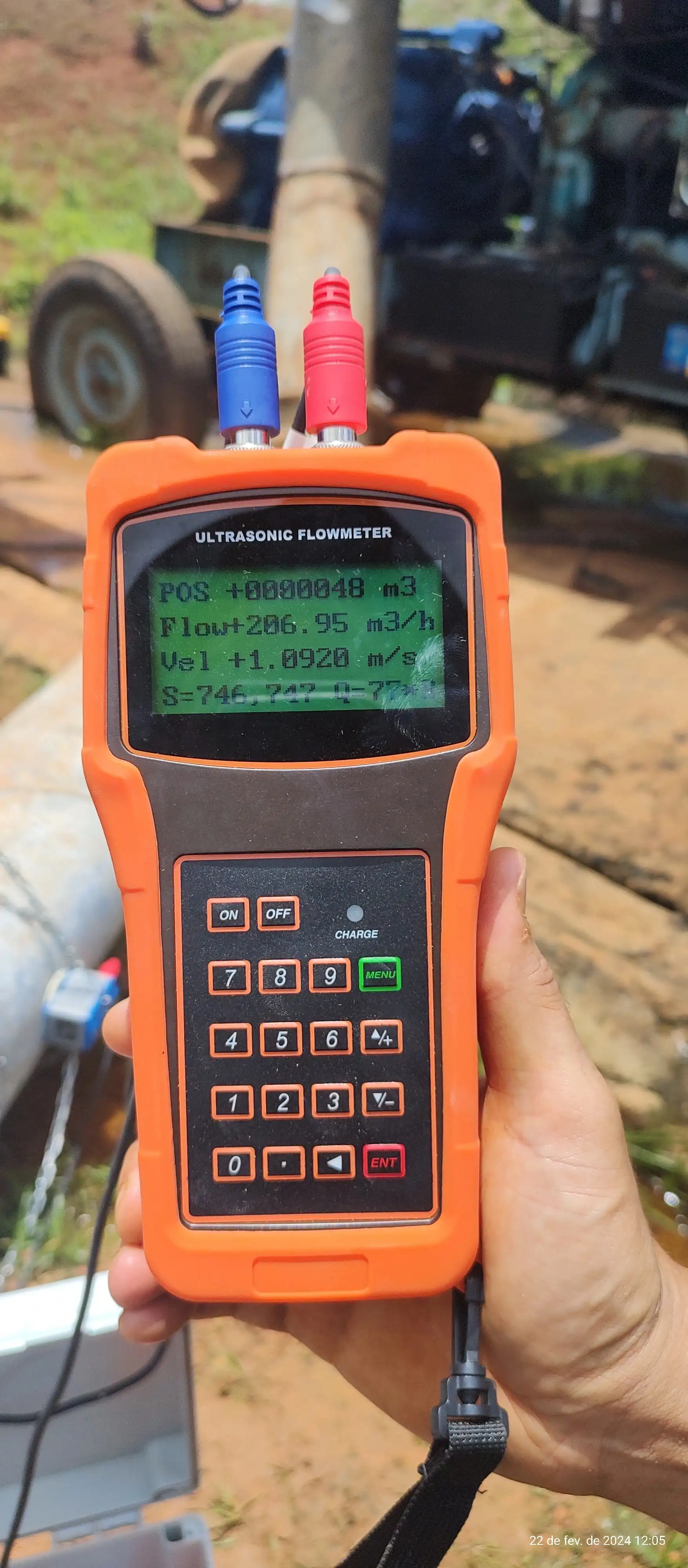

    Foto de Um Medidor de Vazão Ultrassônico Portatil aferindo vazão

    Considerações Finais da RUH Gestão Hídrica

    Em conclusão, a escolha do sistema de medição de vazão depende das necessidades específicas de cada aplicação, levando em consideração critérios como precisão, manutenção, custo e facilidade de operação. Sempre consulte um especialista e entenda o que melhor atende à legislação. O time ambiental da RUH está à disposição para auxiliar nessa escolha.
    *Transmissão de dados para o IGAM(Instituto Mineiro de Gestão das Águas) ao sistema MIRA(Sistema de Monitoramento Remoto Integrado das Água) de Minas Gerais desde que tenha certificado de calibração com creditação RBC(rede brasileira de calibração).
